| Fiche technique
: |
Tf Le Kl De 02 |
|
|
|
|
|
| Modèle : |
Klim - Klimox |
|
Détails (1/2) |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Généralités |
|
| |
Cette échelle a des dimensions standardisées,
mais possède un nombre de marches et une inclianison variables. |
| |
En fonction du nombre de marches et de la
hauteur à franchir, l'inclinaison et l'encombrement varient. |
| |
Les marches sont toujours horizontales, quelque
soit l'inclinaison. |
|
|
|
| |
Les flancs du modèle Klim sont en acier verni,
ceux du modèle Klimox en inox brossé. |
|
| |
Le modèle Klimox, avec des marches
synthétiques ou en inox convient pour l'extérieur. |
|
| |
Les marches peuvent être en bois, en acier, en
inox ou synthétiques. |
|
|
| |
Les garde-corps rampants (rampes) sont
toujours au nombre de 2, réalisés en inox et règlables. |
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Profondeur (giron) et hauteur de marche |
|
| |
En fonction de l'inclinaison, giron et hauteur
de |
|
| |
|
marche varient. |
|
|
| |
Giron (profondeur de marche) |
|
| |
|
Le giron de ce modèle varie de 140 à 65mm. |
| |
|
Au plus le giron est faible, au moins il est |
| |
|
|
aisé de descendre "en marche avant". |
| |
Hauteur de marche |
|
|
| |
|
La hauteur de marche varie de 200 à 230mm. |
| |
|
Pour une échelle, une hauteur de marche plus |
| |
|
|
importante n'est pas critique. |
| |
Disposition idéale: |
|
|
| |
|
Trop raide, il est difficile de descendre |
| |
|
Trop peu inclinée, les rampes sont difficile |
| |
|
|
à utiliser. |
|
|
| |
|
|
Un angle entre 20° et 30° est conseillé, |
| |
|
|
(giron de 80 à 120mm). |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Largeur de l'escalier - écart par rapport au
mur. |
|
| |
La largeur normale des marches de ce modèle est
de 600mm |
|
| |
|
La largeur totale est alors de 700mm. |
|
| |
|
Il faut normalement prévoir 50mm d'écart entre |
|
| |
|
|
mains courantes et murs. |
|
|
| |
|
|
Entre 2 murs, l'ouverture doit alors être de
760mm. |
| |
Les marches en bois peuvent être adaptées en
largeur. |
| |
Les marches métalliques font toujours 600mm |
|
| |
|
de large (sauf demande particulière). |
|
| |
Une fixation à un mur latéral à mi-hauteur est
fortement |
| |
|
conseillée pour assurer la stabilité. |
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Marche palière |
|
| |
La marche palière a toujours une profondeur de
90mm. |
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| Lescali |
|
|
www.LESCALI.com |
| Fiche technique
: |
Tf Le Kl De 02 |
|
|
|
|
|
| Modèle : |
Klim - Klimox |
|
Détails (2/2) |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Première marche |
|
| |
La première marche est adaptable en hauteur
afin de présenter |
|
| |
|
une hauteur identique aux autres marches de
l'échelle. |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Nez de marche |
|
| |
Le nez de marche (recouvrement entre 2 marches)
varie |
|
| |
|
selon l'inclinaison de l'échelle. |
|
|
| |
Ce nez varie entre 10 et 65mm. |
|
|
| |
Les marches, elles, font toujours 150mm de
profondeur. |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
Structure |
|
| |
La structure est constituée de 2 doubles flancs
métalliques de 4mm d'épaisseur. |
|
|
| |
Les flancs du modèle Klim sont en acier verni,
ceux du modèle Klimox en inox brossé. |
|
| |
Selon
l'inclinaison d'un certain angle des limons, les marches sont pivotées de la
même valeur, |
|
| |
|
dans le sens inverse. Une fois fixée, elles
restent donc parfaitement horizontales. |
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Types de marches (voir la fiche technique
séparée) |
|
|
| |
Ce modèle peut être livré avec différents types
de marches: |
|
|
|
| |
- Marches en bois : Hêtre, chêne, bambou et
iroko kambala |
|
|
|
| |
|
L'épaisseur
est toujours de 40mm, le bois est
lamellé-collé massif (dans le cas du bambou: multicouches). |
| |
- Marches synthétiques. |
|
|
|
|
|
| |
|
Materiau recyclé gris, d'une épaisseur de 60mm. |
|
|
|
| |
- Marches
métalliques. |
|
|
|
|
|
| |
|
Soit en acier 4mm, avec des ouvertures
rectilignes. |
|
|
|
| |
|
Soit en inox brossé avec des ouvertures
rectilignes. |
|
|
|
| |
|
|

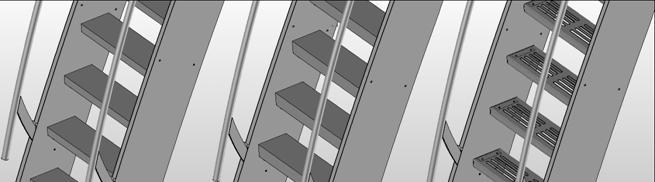

Marches bois 40mm marches syhntétiques
60mm marches métalliques |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
