| Fiche technique
: |
Tf-Le-Ms-Pl-01 |
|
|
|
|
|
| Modèle : |
Modus |
|
Placement
(1/1) |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Généralités |
|
| |
L'échelle est livrée pré-montée. |
|
|
|
|
|
| |
Il suffit de présenter la structure contre
votre mur. |
|
|
|
|
| |
|
Assurez-vous qu'il y a bien 50mm de libre entre
les murs et la main courante. |
|
|
| |
Fixez les 4 boulons supérieurs ainsi que les 4
boulons inférieurs. |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|

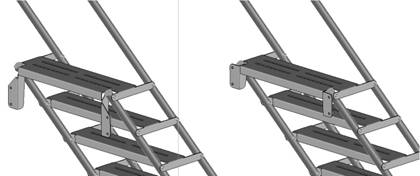

Fixation supérieure |
|
| |
Les
2 pièces spéciales palières sont
d'abord fixées (à l'aide de tirefonds de 8mm, chevilles de 10mm) sur le |
| |
|
chant vertical de la chape ou du plancher.
Deux types de pattes de fixation disponibles (longues ou courtes). |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
Fixation inférieure |
|
| |
L'ancrage
au sol est réalisé grâce aux pattes inférieures à l'aide de |
|
|
|
| |
|
2 tirefonds de 8mm - chevilles de 10mm. |
|
|
| |
La
fixation inférieure est réalisée directement au travers du |
| |
|
matériau de finition (carrellage, parquet,
chappe,...) |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
Fixation latérale |
|
| |
Une solidarisation au mur à mi hauteur est
conseillée pour assurer la stabilité de l'ensemble. |
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Réglage des marches. |
|
| |
Les marches restent toujours horizontales. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
