Généralités |
|
| |
|
|
|
|
|
|
|
|
| |
Ce modèle est constitué d'éléments en fonte |
| |
|
d'aluminium. |
|
|
|
| |

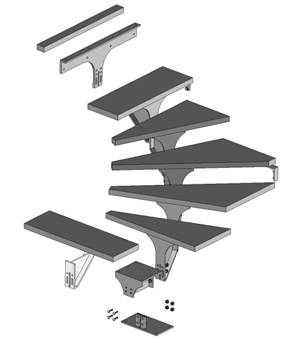

Exemple: un escalier quart tournant de 7 pas: |
| |
|
1 élément bas |
|
|
| |
|
4 marches tournantes |
|
| |
|
1 élément droit |
|
|
| |
|
1 élément haut |
|
|
| |
|
|
|
|
|
|
|
| |
Les vis, écrous, rondelles, tirefonds, chevilles
sont |
| |
|
livrées pour les situations les plus courantes. |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
Elément bas |
|
| |
|
|
|
|
|
|
|
|
|
| |
Elément bas "standard" ( avec pièce à
découper) |
| |
|
Un élément bas "standard" est
disponible de stock. |
| |
|
Il suffit de mettre à mesure (à l'aide d'une
simple disqueuse) |
| |
|
|
un bloc de marche (droit ou tournant) |
|
| |
|
Il faut ensuite forer 4 trous de Ø12mm afin de
solidariser cette |
| |
|
|
piece avec la piece de fixation au sol. |
|
| |
Avantage : cet élément étant disponible de
stock, la livraison est |
| |
|
très rapide. |
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
Elément bas "mis à mesure". |
| |
|
Vous avez également la possibilité |
|
|
|
| |
|
|
de commander un |
|
|
|
| |
|
|
élément bas
mis à mesure |
|
|
|
| |
|
|
et soudé. |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
Eléments droits ou tournants |
|
| |
|
|
|
|
|
|
|
|
|
| |
Il existe des éléments tournants à gauche,
droits, |
|
| |
|
ou tournants à droite. |
|
|
| |
Ils sont tous réglables entre 170 et 210mm de
hauteur. |
| |
Les éléments droits ont tous 220mm de
profondeur. |
|
| |
Les éléments tournants
ont tous 22,5° d'angle |
|
| |
|
(4 éléments par quart tournat de 90°) |
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| Lescali |
|
|
www.LESCALI.com |
| Fiche technique
: |
Tf-Le-Sp-El-02 |
|
|
|
|
|
| Modèle : |
Spatial - Spatio |
|
Eléments
(2/3) |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Elément haut |
|
| |
|
|
|
|
|
|
|
|
|
| |
Elément haut "standard" ( 15 mm), |
|
| |
|
Un élémént haut "standard" est
disponible de stock. |
| |
|
Il mesure toujours 15mm de profondeur. |
|
| |
|
En tenant compte du nez de marche de 50mm, la
marche |
| |
|
|
de recouvrement fait donc toujours 65mm. |
|
| |
Avantage : cet élément étant disponible de
stock, la livraison est |
| |
|
très rapide. |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
Elément haut "mis à mesure". |
|
|
| |
|
Vous avez
également la possibilité de commander un |
| |
|
|
élément haut mis à mesure et soudé. |
|
| |
|
Sa profondeur n'est plus fixée alors à 15mm. |
|
| |
|
|
|
|
|
|
|
|
| |
Elément haut "palier". |
|
|
| |
|
Des paliers sur mesure peuvent être réalisés. |
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
Supports |
|
| |
Un support en aluminium doit être placé chaque 5
à 6 marches. |
|
| |
|
Fixation au mur à l'aide de tirefonds. |
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
Colonne |
|
| |
|
|
|
|
|
|
|
|
|
| |
Dans
le cas d'une très longue volée droite, il est conseillé de |
| |
|
rajouter une colonne de soutien à mi-hauteur. |
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| Lescali |
|
|
www.LESCALI.com |
| Fiche technique
: |
Tf-Le-Sp-El-02 |
|
|
|
|
|
| Modèle : |
Spatial - Spatio |
|
Eléments
(3/3) |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Marches |
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
Des marches standard de 900mm de large existent. |
|
|
|
|
| |
|
Les marches droites ont toujours 270mm de
profondeur et au maximum 900 mm de largeur. |
|
| |
|
Les marches tournantes ont 22,5° d'angle, et
possèdent un nez de marche de 50mm. |
|
| |
|
|
Leur largeur est également au maximum 900mm. |
|
|
|
| |
|
La
marche supérieure est généralement 50mm plus large que les autres
marches |
|
| |
|
|
(cette dernière marche vient contre le mur à la
différence de toutes les autres). |
|
| |
Exemple d'un escalier de 800 mm de large |
|
|
|
|
| |
(850mm jusqu'au mur). |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
