Généralités |
|
| |
Les 2 limons sont livrés séparément. |
|
|
|
|
|
| |
Il suffit de positionner ces 2 limons contre la
dalle de sol supérieure. |
|
|
|
| |
|
Ajuster l'écart entre limons à l'aide d'une des
marches fournie. |
|
|
|
| |
|
Assurez-vous qu'il y a bien 50mm de libre entre
les murs et la main courante. |
|
|
| |
|
Fixez les marches, fixez la partie inférieure,
règlez l'inclinalison des marches, et règlez (si nécessaire) |
| |
|
|
l'inclinaison de la main courante. |
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Fixation supérieure |
|
| |
Les
2 pièces spéciales palières sont
d'abord fixées (à l'aide de tirefonds de 8mm, chevilles de 10mm) sur le |
| |
|
chant vertical de la chape ou du plancher. |
|
| |
Des boutonnières
horizontales et verticales |
| |
|
permettent d'ajuster la verticalités des
pièces. |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
Fixation inférieure |
|
| |
L'ancrage
au sol est réalisé grâce aux pattes inférieures à l'aide de |
|
|
|
| |
|
2 tirefonds de 8mm - chevilles de 10mm. |
|
| |
La
fixation inférieure est réalisée directement au travers du |
| |
|
matériau de finition (carrellage, parquet,
chappe,...) |
| |
Cette
pièce est règlable afin d'accorder la hauteur de la |
| |
|
première marche avec celle des autres marches. |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Fixation latérale |
|
| |
Une solidarisation au mur à mi hauteur est
conseillée pour assurer la stabilité de l'ensemble. |
|
| |
|
|
|
|
|
|
|
|
|
|
|
| Lescali |
|
|
www.LESCALI.com |
| Fiche technique
: |
Tf-Le-Kl-Pl-02 |
|
|
|
|
|
| Modèle : |
Klim - Klimox |
|
Placement
(2/2) |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Réglage de la main courante |
|
| |
La main courante peut être règlée afin de |
|
|
|
|
| |
|
correspondre au mieux à l'inclinaison
et |
|
|
|
|
| |
|
à l'agencement de votre intérieur. |
------ > |
|
|
|
|
| |
|
|
|
|
|
| |
Un cylindre métallique est positionné contre
les fuseaux de la main courante |
|
|
| |
|
(sécurité afin de ne pas coincer de doigts
entre limons et fuseaux de main courante) |
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|

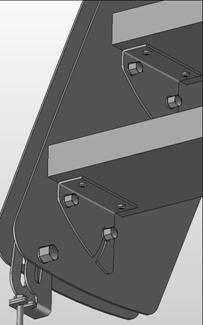

Réglage des marches. |
|
| |
